Le relais UHF MMDVM de Bihorel est un répéteur radioamateur numérique multimodes fonctionnant grâce à la distribution PI-STAR de Andy Taylor MW0MWZ. Ses caractéristiques sont les suivantes :
TX : Motorola GM360 fréquence 430.550 MHz
RX : Motorola GM360 fréquence 439.950 MHz
PWR : 20 W
Antenne : Omnidirectionnelle Comet GP6
Informatique : Raspberry PI3 B
Modem : Carte MMDVM HAT BI7JTA
Duplexeur : Procom DPF 70/6-9/13-N(f)
Localisation : Bihorel JN09NK
Dashboard : f5zpl.f8kgk.fr
Modes disponibles : DSTAR, DMR, YSF
Le fonctionnement DSTAR est des plus classiques avec la prise en charge du protocole temps réel ircddb ainsi que la possibilité de connexion sur les réflecteurs Dplus de type REF. Dans certains cas, il peut fonctionner en tant que mini reflecteur dans la mesure où les ports Dplus, Dextra et DCS sont ouverts : Il est donc possible de se connecter directement sur le relais en lieu et place d’un réflecteur. De ce fait, la fonctionnalité CallSign Routing est également assurée. Exemple de connexion au réflecteur XLX976 module C avec le protocole DCS :
J’ai correctement paramétré une mémoire en spécifiant RPT1: F5ZPL__B et RPT2: F5ZPL__G, ainsi que la cible URCALL: DCS976CL. J’enclenche alors un coup de PTT
> Le relais me répond : Connecté à D C S 9 7 6 C
Je repasse ma cible URCALL: en CQCQCQ__ ou « Use Reflector »
Je peux transmettre
> Le relais m’indique mon BER à chaque fin de transmission
Je peux changer ma cible URCALL: _______U (sept espaces devant le U)
> Le relais me répond : Déconnecté
Je peux changer ma cible URCALL: _______E (sept espaces devant le E)
> Le relais répète mon message en mode perroquet
Je peux changer ma cible URCALL: _______I (sept espaces devant le I)
> Le relais m’indique s’il est connecté et où
En mode C4FM, le pilotage multi-réflecteurs/multi-rooms est autorisé. Il permet de se connecter à l’une des nombreuses rooms publiques disponibles et enregistrées sur la base de donnée de référence YSFReflector. En cas de connexion à un réflecteur XLX (qui permet l’hébergement jusqu’à 26 rooms YSF), il est possible de naviguer sur l’ensemble des rooms via une séquence particulière, par exemple, connexion au réflecteur XLX976 :
J’ai correctement paramétré une mémoire en mode DN de mon poste Yaesu et me positionne dessus,

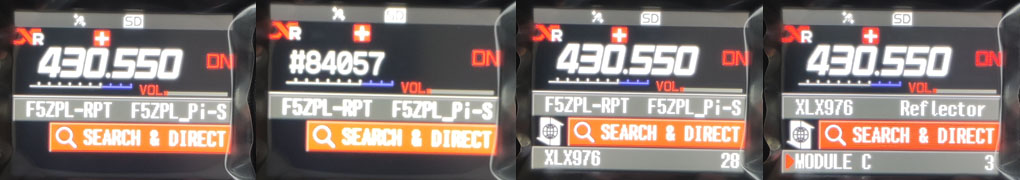

J’enclenche un appui long sur la touche DX qui a pour action d’interroger le relais,
> Le relais me répond : F5ZPL-RPT F5ZPL_Pi-S
Je demande la connexion au réflecteur XLX976 en envoyant #84057, pour cela je fais un appui long sur la touche #, puis je tape 84057 suivi d’un appui court sur #,
> Le relais me répond « Connected » et indique XLX976 sur la dernière ligne
> Je suis sur le module C (qui est par défaut sur ce réflecteur)
J’enclenche un appui long sur la touche DX pour quitter ce mode et revenir en mode mémoire,
J’enclenche à nouveau un appui long sur la touche DX,
> Cette fois ci, le relais me répond : XLX976 Reflector (ligne 1)
> J’ai également l’inscription : MODULE C (ligne 3)

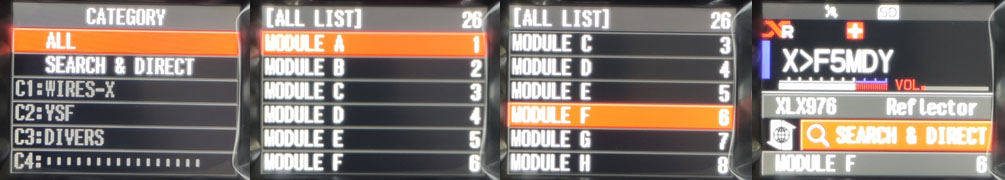

J’interroge le relais pour obtenir la liste des modules disponibles, avec la commande SEARCH & DIRECT suivi de ALL
> Le relais me propose une liste que je peux dérouler
> Je peux sélectionner le module qui m’intéresse, par exemple le F
> Le relais me répond MODULE F (ligne 3)
Je peux passer un émission
QSO terminé, je me déconnecte du réflecteur avec un appui long sur * ou j’attends la déconnexion automatique au bout de 60 minutes d’inactivité de la voie radio
Il est également possible de se servir des DG-ID en émission pour la navigation entre les modules des réflecteurs XLX car ils autorisent le multi-flow. Ces derniers sont énumérés de 10 (module A) à 35 (module Z)
Sa configuration en mode multi-attachement (DMRgateway) lui permet de joindre plusieurs réseaux DMR dont :
BrandMeister :
Possibilité d’utiliser les deux TimeSlot du relais pour tout TG (TalkGroup) ou PC (PrivateCall) sans modification de séquence, il est donc configuré principalement et historiquement pour une utilisation BM, exemple :
Je souhaite me connecter sur le TG 20876, j’enclenche un coup de PTT avec TG 20876,

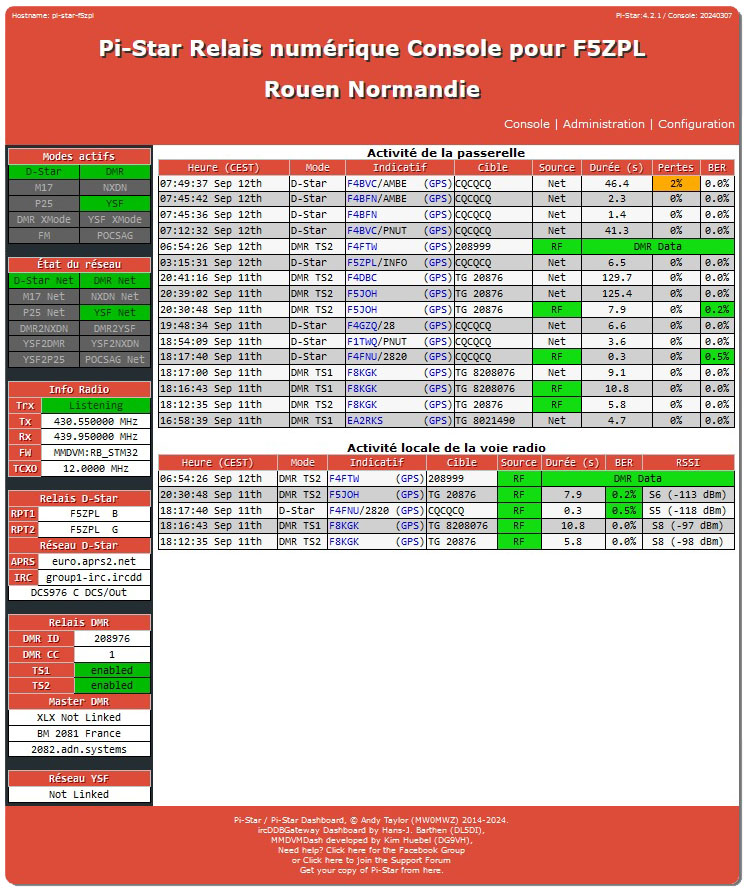

> Je n’ai pas de réponse particulière du relais, je peux consulter les différents dashboard
> Les TG sont tous dynamiques, donc ouverts pour 10 minutes (c’est une règle BM)
ADN :
Amateur Radio Digital Network est un réseau supplémentaire, disponible sur les deux TimeSlot, qui s’appuie sur les mêmes numérotations et principes que BM, ce qui implique un paramétrage particulier pour les différencier l’un de l’autre. En effet, pour aller sur le TG 20876 d’ADN, il n’est pas possible d’envoyer TG 20876 puisque cette commande sera interprétée pour le réseau BM. Nous avons fait le choix de partir sur la même convention que celle proposée par la distribution WPSD dans ce type de scénario, à savoir le préfixe par le chiffre 8 complété de 6 digits, par exemple :
Je souhaite le TG 208 du réseau ADN, j’enclenche un coup de PTT avec TG 8000208,
Je souhaite le TG 20876 du réseau ADN, j’enclenche un coup de PTT avec TG 8020876,
Je souhaite le TG 208976 du réseau ADN, j’enclenche un coup de PTT avec TG 8208976,
> Je n’ai pas de réponse particulière du relais, je peux consulter les différents dashboard
> Les TG sont tous dynamiques, ouverts pour 20 minutes (c’est une règle locale paramétrable)
XLX Network :
Disponible uniquement sur le TimeSlot 1, l’accès au réseau XLX se fait par une série de commandes DMR en PrivateCALL (PC) qui commence par 64xxx ou 68xxx, exemple :
Je souhaite me connecter sur le XLX976, j’enclenche un coup de PTT sur TS1 avec PC 68976,
> J’ai une réponse orale qui me confirme être connecté au XLX976
> Cependant, je ne suis connecté sur aucun module
Je souhaite connecter le module C, j’enclenche un coup de PTT sur TS1 avec PC 64003,
> J’ai une réponse orale qui me confirme être connecté au XLX976 module C
Je peux écouter et converser sur ce module en utilisant le TG 6,
Je peux me déconnecter du module avec la commande PC 64000
Je peux donc naviguer sur les différents modules du réflecteur avec l’emploi des commandes PC 64xxx, ces derniers étant énumérés de 4001 (module A) à 4026 (module Z)
